Manostar数字传感器是日本山本电机制作所旗下的核心产品，主打微差压高精度测量，适配工业级严苛工况。

1.主流系列与代表型号

●QDP33系列：30×30mm超小型设计，适配空间受限场景，主打洁净室、隔离室的负压监测。

●EMD7系列：48×48mm面板型，支持多类型电气信号转换，数显清晰便于现场读数操作。

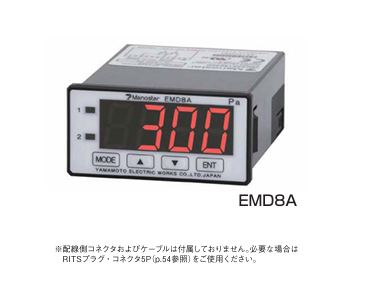

●EMD8A系列：24×48mm连接器连接型，搭载12mm高红色LED显示屏，支持推式自动归零设置，操作便捷。

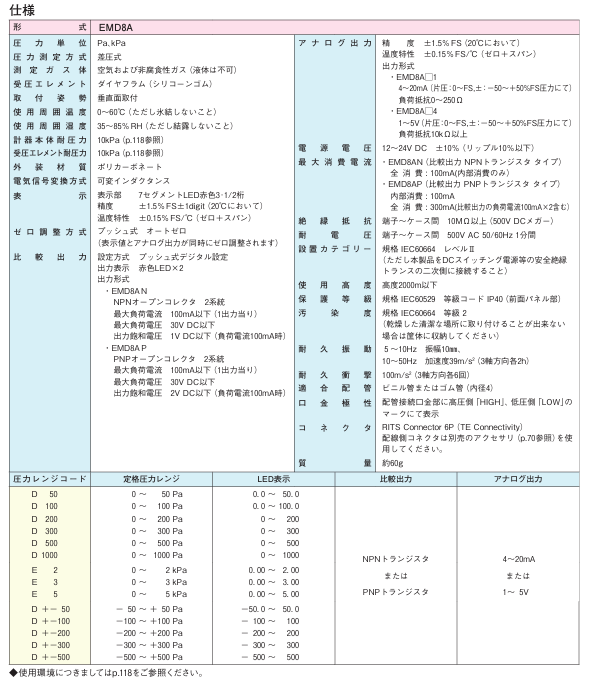

2.核心技术参数

●供电：常规为12~24V DC ±10%，适配工业供电环境。

●输出：支持4~20mA模拟量、1~5V电压或NPN/PNP开关量输出，可直接接入自动化控制系统。

●测量范围：覆盖0~100Pa至0~5kPa，部分型号支持±50Pa~±500Pa等14种量程规格。

●适配介质：仅支持空气及非腐蚀性气体，不可用于液体测量。

●环境适应性：工作温度0~60°C，湿度35~85%RH，满足多数工业场景使用要求。

3. 典型应用场景

广泛用于半导体、医疗制药、食品加工等领域，可实现洁净室压差监测、HVAC系统过滤器阻力检测、通风管道气流状态监控等功能。

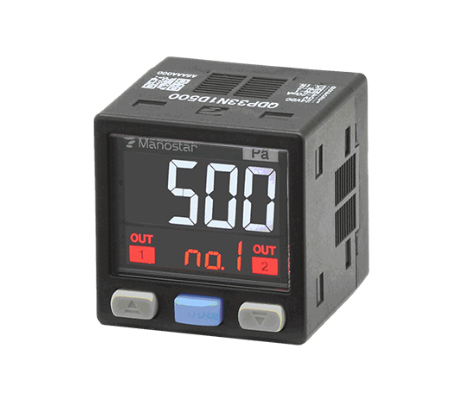

QDP33

30x30英寸数字差压传感器

特色

√连接器连接类型

√符合UL标准和欧盟指令（CE标志）

√压力区间有16个：10Pa~2kPa和士10Pa~士2kPa

√配备了我们自研的电容传感器。

√行业最小班级

√精致设计与可读性

√也适用于无尘室和隔离室的真空和负压监测！

√超低压范围10Pa非常适合测量符合CDC指南的无菌室和负压室的室内压力。

Manostar山本电机数字传感器标准安装方法，适配QDP33、EMD7、EMD8A等主流系列:

一、安装前准备

●确认安装姿态：需垂直表面安装，部分特殊量程需严格遵循指定安装方向，否则无法保证测量精度。

●准备配套配件：提前备好对应型号的金属安装支架、原厂M3固定螺丝、适配的压差连接软管，避免使用非原厂配件。

●核对安装板参数：安装板厚度需控制在1~6mm，提前确认现场工况符合要求。

二、面板开孔安装（以QDP33为例)

1.单台安装：面板切割尺寸为36mm×36mm，公差控制在+0.5~0mm范围内。

2.多台并排安装：水平安装总开孔宽度为36Xn+4×（m-1)mm，垂直安装时相邻传感器问距需>55mm。

3.装入传感器后，使用配套的前面板/后面板适配器卡紧，再用M3螺丝固定金属支架完成锁止。

三、电气与气路连接

1.按照端子定义完成供电接线，接入12~24VDC±10%的工业电源，确认接线无松动。

2.用内径φ6的专用软管连接高低压气口，红口接高压侧、蓝口接低压侧，接管扭矩严格控制在1N·m以内，严禁过拧。

四、安装后校准调试

1.保持最终安装姿态，将高低压气口同时通大气，执行推式数字零点调整操作。

2.通电预热15分钟，确认显示数值稳定在零位后，再接入实际测量管路完成试运行。
