MANOSTAR山本电机WO81PC圆形面板式高精度差压表

丰富的系列，风量和风速刻度也对应(参见第15页)易于阅读的广角刻度(指针旋转角度270°)

可以轻松进行极性转换的管道连接口即使在异常高压突入的情况下，也能保持其独特结构不受影响

具有小尺寸的高性能硅胶隔膜

无指针偏移的表带链接机构

MANOSTAR山本电机微差压表WO81PC系列

WO81PC是WO81系列里专为标准圆形面板嵌入式安装设计的型号，相比之前介绍的表面安装型WO81F，它更适配控制柜、洁净室墙板等需要嵌入式隐藏安装的场景，是工业现场可视化压差监测的高适配款。

专属核心特性

●采用标准圆形面板嵌入式结构，可直接嵌入常规工业控制柜、洁净室彩钢板预留开孔，安装后表体与墙面/柜面齐平，不占用外部空间，整体整洁美观

●延续全系列270°广角大刻度盘设计，即使在较远的距离也能清晰读取数值，搭配带链接的指针防抖机构，运行过程中指针不会出现偏移抖动

●内置高性能硅橡胶隔膜，滞回性极低，配合防高压保护机构，整机本体耐压可达200kPa，可抵御现场突发的异常高压冲击

●高低压接口采用红、蓝双色标识区分，无需交叉管路就能快速切换正负压测量方向，大幅降低现场配管的出错概率

●支持定制专属风量、风速刻度，搭配皮托管即可直接读取风道内的风速、风量数值，无需额外换算自关键参数

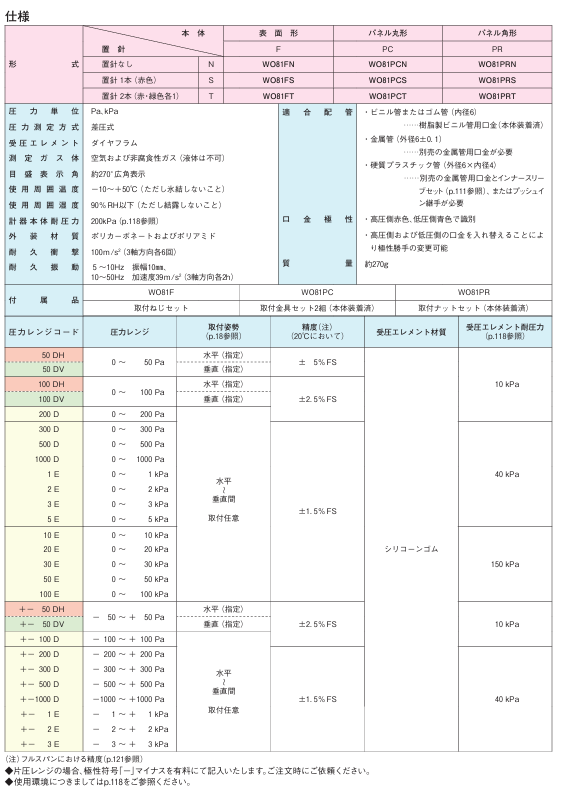

●量程覆盖全面：单向量程50Pa~100kPa，零中心双向量程±50Pa~+3kPa，全系列共24种标准量程可选

●精度表现优异：50Pa、100Pa低量程档精度可达+2.5%FS，其余常规量程最高精度可达±1.5%FS

●适配场景广泛：仅支持测量空气及非腐蚀性气体，使用环境温度-10~+50°C，湿度≤90%RH无凝露

●安装适配性强：标准支持内径6mm乙烯软管/橡胶管接入，也可搭配专用转接头适配外径6mm金属管、6x4mm硬质塑料管

●整机重量仅约270g，抗冲击、抗振动性能优异，完全适配工业现场复杂的运行环境

典型适配场景

●医药、半导体洁净室墙板嵌入式压差监测，不破坏洁净室整体密封结构

●空调机组控制柜面板集成，直观显示过滤器前后压差状态

●医院负压病房、生物安全实验室的墙体嵌入式负压监视，方便医护人员随时查看

●工业通风除尘设备的控制柜集成，实时反馈系统运行压差状态

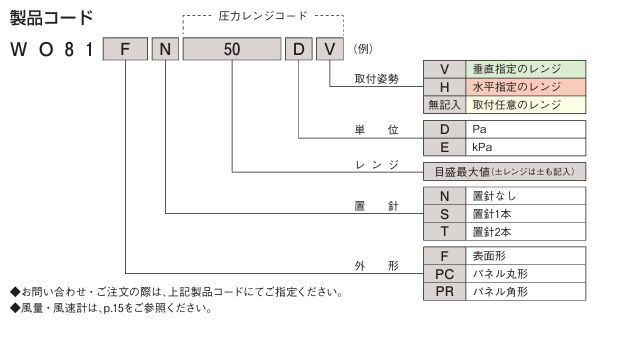

MANOSTAR山本电机微差压表选型规则

以型号WO81PCS50DV为例：PC代表圆形面板安装外形，S代表单根指针，50代表刻度最大值50Pa，D代表压力单位为Pa，V代表指定垂直安装姿态，无标记则代表任意安装姿态。

WO81PC圆形面板安装开孔尺寸

这款圆形嵌入式差压表的标准面板开孔直径为76mm，适配绝大多数工业控制柜、洁净室彩钢板的常规预留开孔，

安装后表体与安装面完全齐平，不会破坏洁净室的密封结构，也不会占用柜内额外空间。安装时搭配配套的固定卡

扣，无需额外打孔就能快速锁紧固定，适配厚度1~10mm的各类金属面板、彩钢板材质。

配套安装配件清单

1. 标准固定套件：包含3个不锈钢弹性卡扣、1个密封橡胶垫圈，垫圈可填补表体与面板之问的缝隙，避免洁净室出现漏风情况，保障压差监测的准确性。

2. 管路适配接头：

·VT/VR型接头：适配内径6mm乙烯软管、橡胶管，直接插入即可完成密封连接MT/MR型接头：适配外径6mm金属硬管，适合工业控制柜内的硬质管路布线

·PT/PR型接头：适配6×4mm硬质塑料管，满足洁净室专用管路的安装需求

3.辅助安装耗材：可选配红蓝色标识的管路标签，对应表体红（高压H)、蓝（低压L）接口，避免现场接反高低压管路，大幅降低调试出错概率。

安装完成后无需额外校准，按照量程对应的安装姿态要求静置10分钟即可投入正常使用，整机本体耐压可达200kPa，可抵御现场突发的异常高压冲击。
