Manostar山本电机-平板式小型微差圧計WO71型

小型微差庄计FS形.PS形

·方便设置差分预测值和极限值指标的针标准装备

可以进行各种管道连接

·只需更换高压侧和低压侧的接头即可实现极性的自动切换※仅限侧面管道

平面型微差压力计 N形·R形

·作为马诺斯塔一测量仪，实现了最薄的厚度29.2毫米薄型设计，配备标准旋转接头，实现智能管道连接

MANOSTAR山本电机WO71平板式小型微差压计

它是山本电机面向紧凑安装场景推出的超薄型微差压测量仪表，依托成熟的硅橡胶膜片传感结构，能稳定捕捉微小气压变化，是洁净室、小型通风系统等空间受限场景的理想选型。

核心设计亮点

●极致超薄机身设计，整机最薄处仅29.2mm，是MANOSTAR全系列差压表中厚度最小的型号，可轻松嵌入空间紧张的洁净室墙板、小型控制柜内部，不会占用过多安装空间

●标配旋转咬嘴接口，仅需更换高压侧、低压侧的接口位置，即可快速切换压差测量极性，无需额外调整仪表内部结构

●FS、PS系列型号自带压差目标值/极限值指示针，现场无需额外加装辅助标识，就能直观设定压差管控阔值，快速判断压差是否处于合规区间

●全系列支持侧管安装方式，可直接用于洁净室、隔离病房的负压监测，适配各类对空问密封性要求高的特殊场景

自全系列型号覆盖

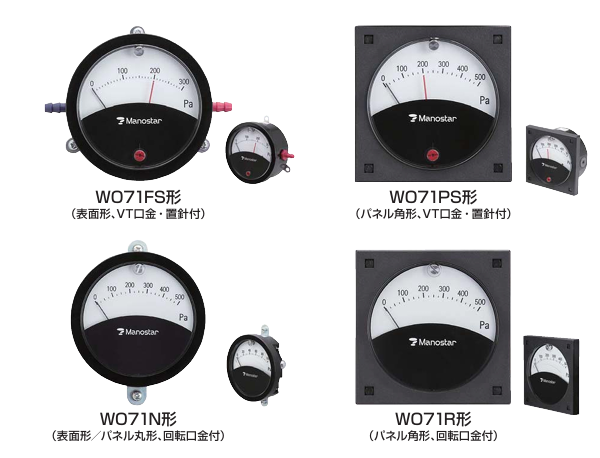

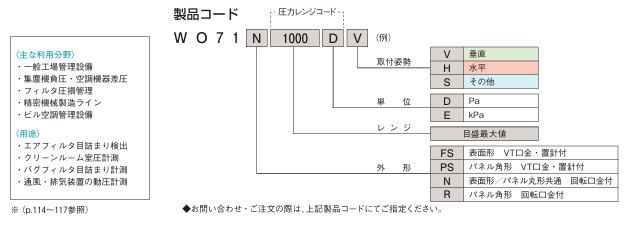

WO71拥有四大子系列，可覆盖不同安装和使用需求：

1.N系列：基础平板型，适配常规墙面、支架安装场景

2.R系列：带安装法兰款，可直接固定在平整面板上，无需额外定制安装支架

3.FS系列：带设定指示针款，方便现场快速标注压差管控阔值

4.PS系列：紧凑型设定款，进一步缩小仪表整体体积，适配超小安装空间

所有子系列的量程覆盖100Pa~1000Pa，同时支持2kPa、3kPa、5kPa等中高量程选型，可满足绝大多数常规微差压监测场景需求。

MANOSTAR山本电机差压表关键性能参数

●测量精度可达±1.5%FS，采用温度补偿结构，在-10℃C~+50°C的工作环境下都能维持稳定测量表现

●敏感元件采用高可靠性硅橡胶膜片，滞回性极低，长期使用也不会出现明显的读数漂移

●适配管路类型丰富，可兼容内径6mm乙烯软管/橡胶管、外径6mm金属硬管、6×4mm硬质塑料管，无需额外转接头就能适配绝大多数现场管路

●整机防护性优异，可抵御常规粉尘、湿气影响，无需额外加装防护外壳就能在普通工业通风场景长期稳定运行

典型应用场景

1.小型生物安全柜、超净工作台的内部压差监测，保障局部洁净环境稳定

2.隔离病房、小型PCR实验室的负压管控，避免交叉污染风险

3.小型空调机组、新风系统的过滤器堵塞状态监测，及时提示滤芯更换

4半导体小型制程设备内部的微压差监控，保障生产环境的气流稳定性
