Manostar山本电机-直流电源HWS15A
2线差压变送器可作为4~20mA的驱动电源

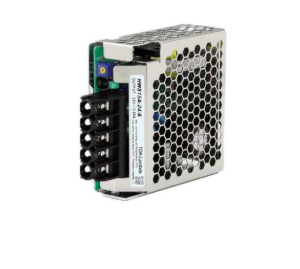

MANOSTAR山本电机HWS15A是专为旗下微差压变送产品线配套设计的专用直流供电单元，适配工业现场差压监测系统的稳定供电需求，以下是完整的相关信息：
一、核心详细参数
●输入规格：支持AC100~240V宽幅交流输入，适配绝大多数工业现场常规供电环境，允许电压波动范围覆盖85~264V AC。
●输出规格：输出稳定的24VDC直流电源，额定输出电流1.5A，总输出功率36W，可同时为多台2线制差压变送器稳定供电。
●安全合规：整机绝缘电阻>10MQ（500VDC)，耐压满足1.5kV AC 1分钟要求，符合CE国际安全认证标准。
●环境耐受：工作温度区间0~50°C，湿度35%~85%RH无凝露，适配常规工业控制柜内的安装环境。
●结构设计：采用标准DIN导轨安装结构，体积紧凑，可直接卡在控制柜内的标准导轨上，安装拆卸便捷。
二、典型适配场景
1.洁净室、半导体产线的多测点差压监测系统，为多台分散部署的差压变送器集中供电。
2.工业除尘、通风排气系统的自动化监测回路，替代分散式小电源，统一保障供电稳定性。
3.原有EMP5A、EMRT1等配套设备供电容量不足时，作为外置补充直流电源扩展供电能力。
4.对供电纹波要求较高的高精度微差压测量场景，避免普通开关电源的纹波干扰变送器测量精度。
三、可配套的主流型号
可直接适配山本电机旗下全系列2线制差压变送产品，包括EMT1、EMT1H防爆款、EMTGP1耐腐蚀款、EMT6小型差压变送器，同时也可作为EMP5A收信器、EMRT1开放式运算符的辅助扩展供电电源，满足多设备集中供电需求。
四、选型注意事项
●供电负载总电流不可超过1.5A的额定上限，避免电源过载损坏，单台常规差压变送器功耗约30mA，理论上最多可同时支持40台左右设备供电，实际选型建议预留30%以上的余量。
●安装位置需避开强电磁干扰、高湿高尘区域，保证电源周边通风散热良好，避免长期高温运行缩短使用寿命。
●不可用于为非山本电机指定的其他大功率工业设备供电，避免超出电源设计的适配范围，引发供电不稳定问题。
山本电机差压变送配套设备选型需求，HWS15A直流电源的控制柜安装有明确的规范要求，核心注意事项如下：
一、安装位置与环境要求
·安装空间：选择控制柜内通风良好的区域，周边预留≥20mm的散热问隙，避免紧贴其他大功率发热设备，防止长期高温运行缩短电源寿命。
·环境条件：安装环境需控制在0~50°C无结冰区间，湿度35%~85%RH无凝露，避开强电磁干扰、高粉尘、带腐蚀性气体的区域。
·安装方式：采用标准DIN导轨卡装，卡入导轨后确认卡扣完全卡紧，表体无松动，避免强振动工况下出现脱落风险。
二、电气接线规范
·输入侧接线：接入AC100~240V交流供电，接线端子紧固扭矩控制在0.5~0.8N·m，避免虚接打火，输入回路前端建议加装2A规格的小型断路器做过载保护。
·输出侧接线：输出24VDC回路的正负极不可接反，接线线径建议选用1.0mm²以上的铜芯线缆，总负载电流严格控制在1.5A额定值以内，实际使用预留30%以上余量。
·接地要求：电源外壳接地端子必须可靠接入控制柜保护接地网，接地电阻≤4Q，避免静电累积干扰供电稳定性。
三、调试与验收要点
·通电前用万用表确认输入侧交流电压在85~264VAC的允许波动范围内，输出侧无短路情况，再合闸通电。
·通电后测量输出端电压，确认稳定在24VDC±10%的合格区间，纹波电压≤200mV，无异常波动。
·带载测试时逐台接入后端差压变送器，确认所有设备供电正常，无压降过大、电源过热报警的情况。
四、长期运维注意事项
·每季度检查一次接线端子紧固状态，清理电源表面浮尘，避免积尘影响散热。
·不可在电源周边堆放杂物遮挡散热孔，禁止擅自拆解电源内部模块，出现异常直接联系品牌授权代理商处理。
·控制柜内的强电回路和24VDC弱电回路分开布线，问距≥5cm，避免强电信号干扰供电纹波，影响后端变送器测量精度。
