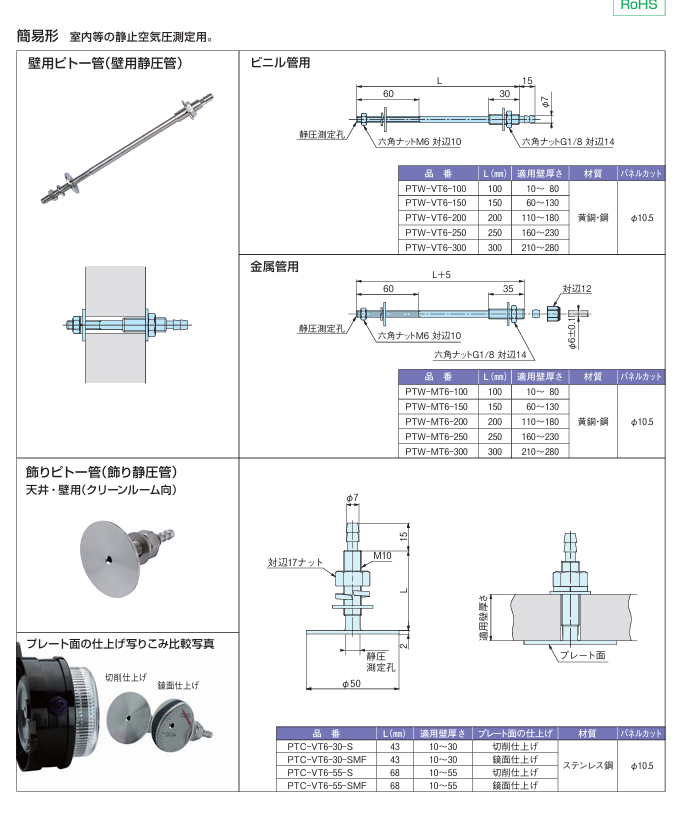

Manostar山本电机-壁挂式皮托管（壁式静压管）PTW

专为壁挂式安装而设计的静压管

• 用于固定气压测量，例如在房间内

• 用于风量1m/s以下风速的静压测量和风速（动压）测量

• 有两种类型：用于乙烯基管和金属管

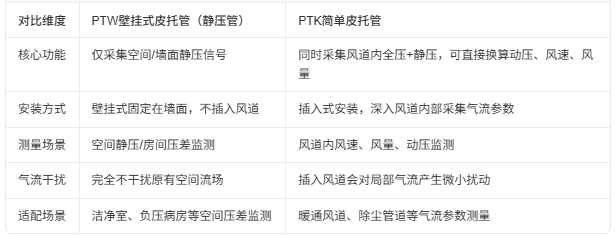

山本电机PTK简单皮托管，信挂式皮托管PTW的全维度信息：

一、核心产品参数

·产品定位：壁挂式专用静压采样部件，属于MANOSTAR山本电机静压管系列的壁挂款产品

·适配介质：空气及非腐蚀性气体，不可用于液体、强腐蚀性气体测量

·安装形式：壁挂式直接固定在墙面/洁净室围护结构表面，无需插入风道内部

·配套适配：可直接对接山本电机全系列微差压表、差压变送器，无需额外转换接头

·材质特性：金属主体结构，表面做防锈处理，长期使用不易变形、腐蚀

·工作环境：适配-10°C~50°C无凝露的常规工业环境

二、核心产品特性

·无需插入风道内部，直接在墙面完成静压采样，完全不干扰风道内的原有气流流场，测量数据更贴近空间真实静压值

·壁挂式安装结构紧凑，外观整洁，适配洁净室这类对设备外露美观度有要求的场景

·采样孔做了防尘防堵优化，相比插入式皮托管更不容易被粉尘堵塞，长期运维工作量大幅降低

·出厂自带标准安装固定孔位，现场无需额外定制支架，直接用膨胀螺丝即可完成固定，安装门槛极低

·可直接采集空间内的静压信号，无需额外开孔深入风道，适配已完工项目的后期加装改造场景

三、典型适配场景

1.洁净室、负压隔离病房的空间静压实时监测，是这类场景的标准采样部件

2.半导体、制药工厂的洁净车间墙面静压采样，不破坏围护结构气密性

3.已完工的暖通空调系统改造项目，无需在风道上开孔即可完成静压测点加装

4.楼宇自动化系统的多房问压差监测，适配大面积多测点的集中部署场景

5.医院、生物安全实验室的负压环境合规性监测，满足相关规范的采样要求

四、安装使用注意事项

·安装位置需选择墙面气流平稳的区域，避开门口、送风口、回风口等气流直吹的位置，避免采样数据出现偏差

·安装时保证采样面完全与墙面齐平，不可突出或凹陷，防止产生额外的气流扰流影响静压采样精度

·连接软管长度建议控制在3米以内，过长会导致信号延迟，影响压差监测的实时性

·每6个月清理一次采样孔表面的浮尘，避免粉尘堆积堵塞采样口，长期保持采样通畅

·安装完成后做气密性测试，确认软管接口无泄漏，避免压差测量数据出现漂移

·不可在高湿、高粉尘的恶劣工业环境中长期使用，否则会大幅缩短产品使用寿命
