Manostar山本电机-用于测量风量和风速（动压）测量总压管 PTT

用于测量风量和风速（动压）测量中的总压力

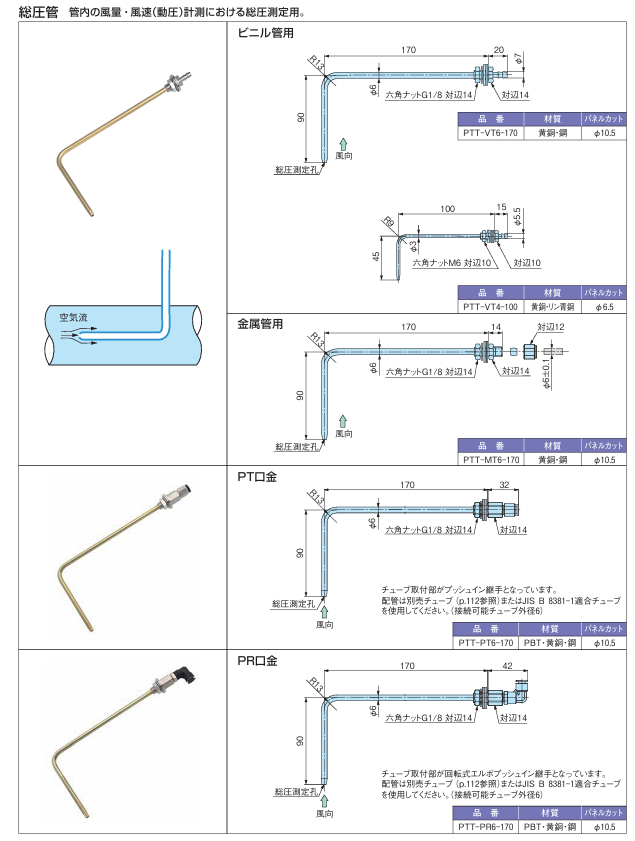

• 有两种类型：用于乙烯基管和金属管

• 基管安装部分也是衬套式接头型

MANOSTAR山本电机测量风量和风速（动压）测量总压管 PTT

典型适配场景

1.工业通风、除尘管道的全压精准采集，配合静压管即可直接计算出动压、实时风速和风量。

2.半导体洁净车间的送风系统气流参数校准，作为标准采样部件核验风道风速均匀性。

3.风机性能测试台，精准采集风机出口全压数据，完成风机运行效率校验。

4暖通空调系统的风道阻力测试，获取全压沿程变化数据，优化通风管路设计。

5.高等级生物安全实验室的排风系统气流状态监测，保障排风系统运行合规。

现场安装要求

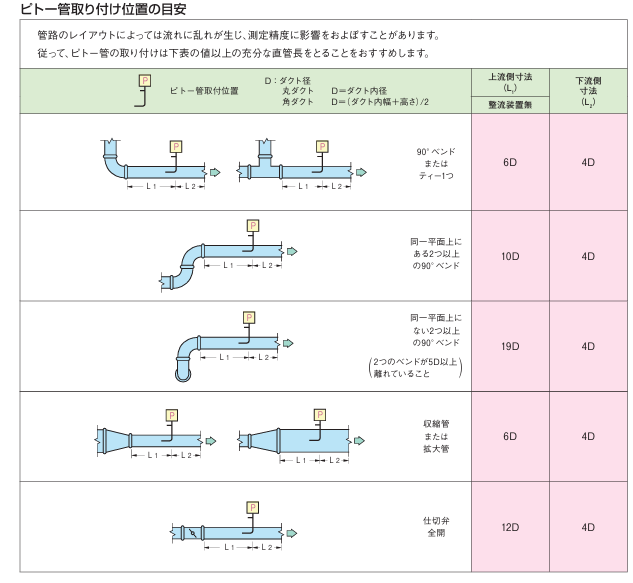

·测点优先选择风道直管段>5倍管径的位置，避开弯头、阀门等气流扰动区域，避免全压采样数据失真。

·管身迎流面的全压采样孔必须完全正对气流方向，角度偏差控制在±3°以内，否则会大幅降低采样精度。

·插入风道后用配套法兰锁紧固定，防止强气流吹动导致管身移位，破坏迎流角度。

·连接软管做气密性测试，确认无泄漏后再接入差压测量设备，软管长度建议控制在5米以内，避免信号延迟。

·每3个月抽出管身清理采样孔浮尘，防止粉尘堆积堵塞全压通道，影响测量精度。

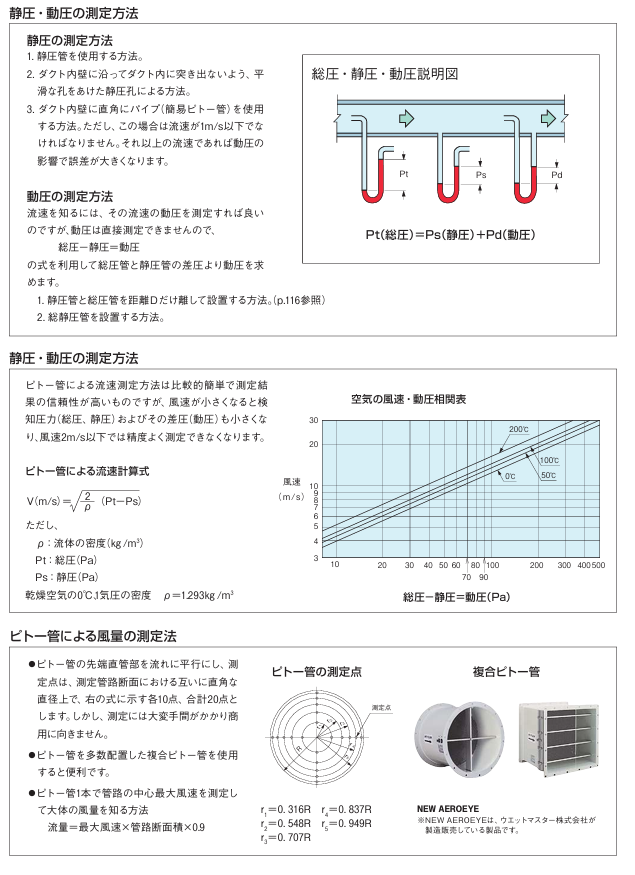

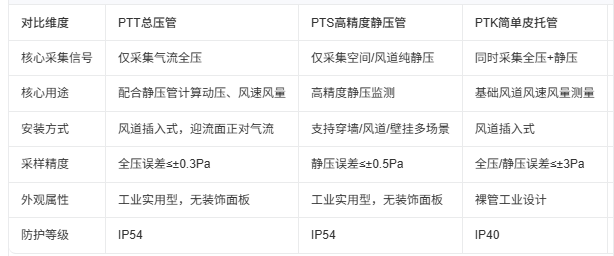

PTT总压管不能单独使用，必须搭配同系列静压管，将两路信号接入差压变送器，才能精准计算出动压、风速和风量，是高精度风道气流参数测量场景的标准组合方案。
