Manostar山本电机-皮托管安装法兰组 PTF

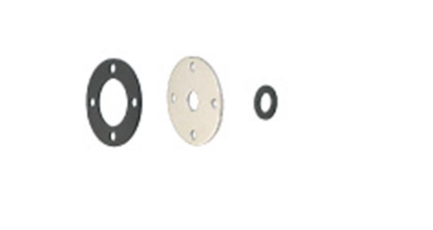

法兰、法兰填料、皮托管填料套件

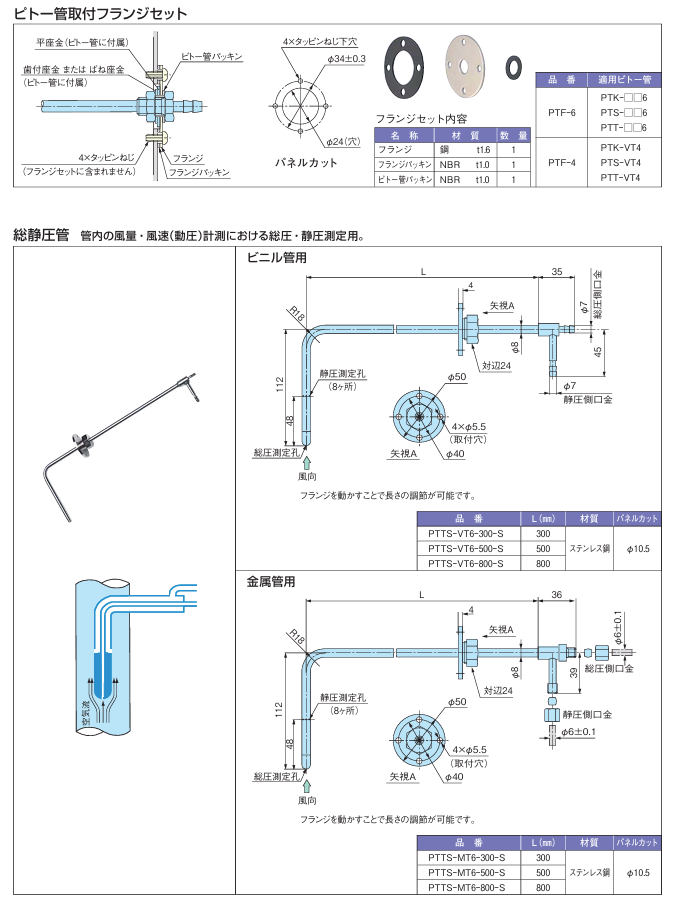

MANOSTAR山本电机皮托管安装法兰组 PTF
核心适配场景
1.为PTK、PTT等插入式皮托管提供风道内的固定密封，防止皮托管被强气流吹动移位。
2.为PTS高精度静压管提供穿墙安装的密封固定，保证墙体/风道的气密性不被破坏。
3.洁净室、负压病房的围护结构开孔处的密封安装，满足洁净环境的气密性合规要求。
4.高粉尘、高风压的工业除尘、废气处理风道场景，长期稳固固定皮托管，避免出现松动脱落。
5.已完工项目的后期加装皮托管场景，无需定制特殊支架，直接适配标准开孔快速完成部署。
三、现场安装要求
·提前在风道/墙体上开好直径25mm的标准安装孔，清理孔边毛刺，保证孔壁平整无凸起。
·将PTF法兰底座对齐开孔，贴紧风道外壁，用配套螺丝锁紧固定，底座与风道壁之间加装密封垫片，避免出现缝隙漏风。
·将皮托管管身从法兰中心孔插入风道，调整好迎流角度和插入深度后，拧紧顶部的锁紧螺母，通过内置O型圈抱紧管身，实现完全气密密封。
·安装完成后做气密性测试，在风道带压状态下用肥皂水喷涂法兰接缝处，确认无气泡泄漏即为安装合格。
·定期每半年检查一次锁紧螺母的紧固状态，避免长期受气流振动影响出现松动，破坏密封效果。
四、适配兼容性说明
PTF法兰组可直接适配山本电机旗下PTK、PTT、PTS全系列插入式皮托管/静压管，无需额外定制转接配件，是山本电机差压测量系统中皮托管安装的标准配套组件，完全匹配原厂设备的安装尺寸规范。
