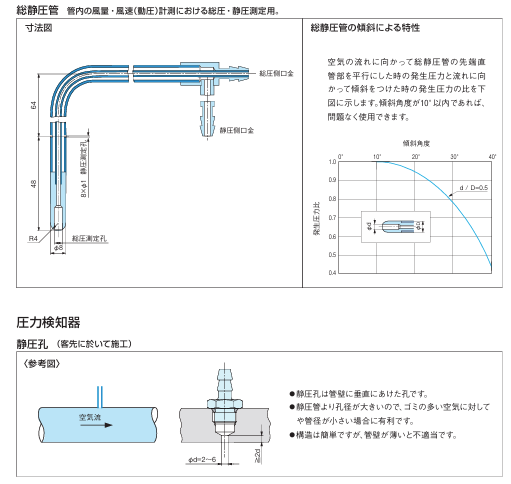

Manostar山本电机-用于测量总压力总静压管 PTTS
用于测量风速（气流）和风速（动压）测量中 2 m/s 或更高的风速（气流）
用于管压测量
有两种类型：用于乙烯基管和金属管
不锈钢
MANOSTAR山本电机PTTS总压静压管全维度说明

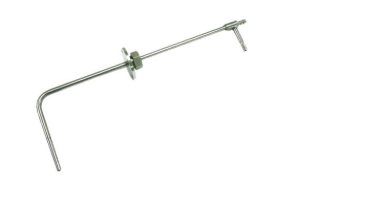

PTTS是山本电机推出的一体式集成总压+静压采集的专用皮托管，无需分别安装总压管和静压管，单根管身即可同时输出全压、静压两路信号，大幅降低风道安装工作量。

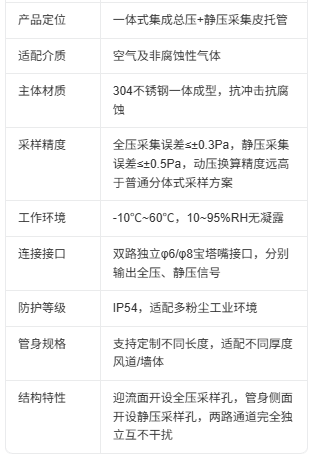

核心产品特性
●单根管身集成两路独立采样通道，无需分别安装PTT总压管和PTS静压管，风道开孔数量直接减半，大幅降低现场安装工作量。
●出厂经过一体化校准，全压、静压采样孔的相对位置经过精密调校，动压换算一致性远高于分体式安装方案，无需现场逐台修正偏差。
●管身采用流线型优化设计，大幅降低插入风道后对原有流场的扰动，采样数据更贴近风道真实气流状态。
●自带双路防堵防尘滤网，粉尘堆积堵塞概率远低于普通皮托管，长期免维护周期可达1年以上。
●直接输出全压、静压两路信号，可直接接入差压变送器，无需额外转接配件，开箱即可完成安装调试。
典型适配场景
1.工业通风、除尘管道的风速风量长期在线监测，单根设备即可完成全参数采集，减少风道开孔数量。
2.半导体洁净车间的送风系统多点位风速监测，多测点部署时大幅降低安装和运维工作量。
3.风机性能测试台，精准采集风机全压、静压数据，直接计算动压和运行效率，提升测试效率。
4.暖通空调系统的风道阻力沿程测试，单根设备即可同时获取全压、静压数据，快速完成管路阻力分布分析。
5.高等级生物安全实验室的排风系统气流状态监测，在不破坏排风管路气密性的前提下完成全参数采样。
6已完工项目的后期加装风速监测测点，仅需在风道上开1个孔即可完成部署，对原有系统改动极小。
现场安装要求
·测点优先选择风道直管段>5倍管径的位置，避开弯头、阀门等气流扰动区域，避免采样数据失真。
·管身迎流面的全压采样孔必须完全正对气流方向，角度偏差控制在+3°以内，否则会大幅降低动压换算精度。

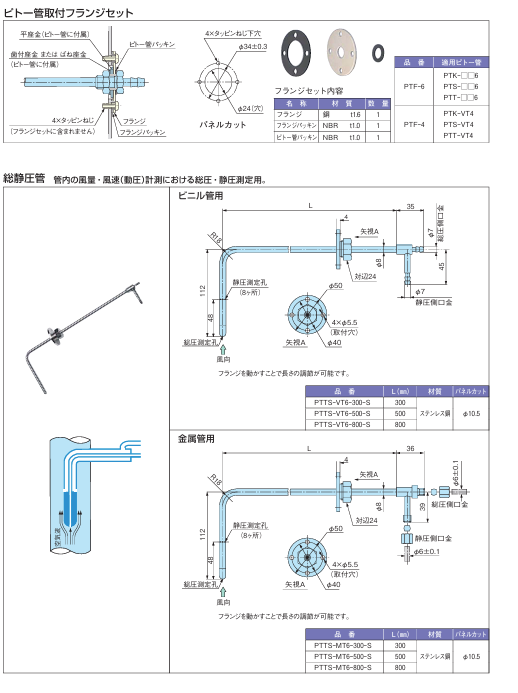

·直接搭配PTF专用安装法兰组完成固定密封，插入风道后调整好插入深度，锁紧法兰螺母，通过内置O型圈抱紧管身，实现完全气密密封。
·两路输出软管分别对应接入差压变送器的高压（全压）、低压（静压）接口，连接完成后做气密性测试，确认无泄漏后再通电调试。
·每3个月抽出管身清理全压、静压采样孔的浮尘，防止粉尘堆积堵塞通道，保障长期测量精度稳定。
·软管长度建议控制在5米以内，避免信号延迟，影响风速监测的实时性。
