Manostar山本电机-EMD8A 6针（数字输出型）差压传感器

MANOSTAR山本电机EMD8A6针数字输出型差压传感器

它是EMD8A系列里专为数字信号直连集成设计的细分型号，采用6针连接器接线结构，在保留系列基础优势的同时，强化了数字输出能力，可直接对接各类工业自动化控制系统，无需额外加装信号转换模块。

核心专属特性

●采用6针专用连接器完成接线与信号传输，布线便捷高效，24×48mm的标准工业面板尺寸可直接嵌入各类小型设备、控制柜中，适配设备端的紧凑安装需求。

●搭载可变电感式信号转换结构搭配硅橡胶隔膜压力元件，测量稳定性强，在风压波动较大的场景下也能输出精准的数字信号，避免模拟信号传输过程中的损耗误差。

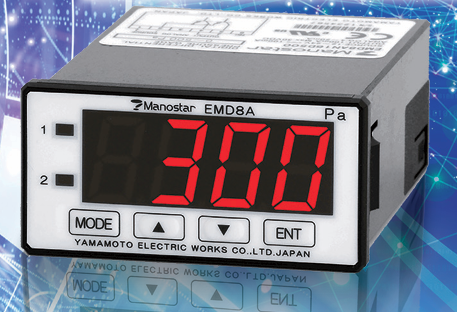

●配备12mm高的7段红色LED显示屏，可视性极佳，即使在远距离或光线复杂的现场也能清晰读取实时压差数值，无需额外外接显示设备。

●完整保留系列全功能配置：推式自动归零设置、移动平均滤波器可适配压力波动大的场景，测试模式无需施加压力即可检查设定值，低切功能可在压力接近零时强制显示为零，同时支持显示值、模拟输出双向反转，低功耗模式可通过降低屏幕亮度减少能耗，设置保护功能避免误操作改动参数。

●整机完全符合UL标准、EC指令（CE标志)，可直接适配全球多数工业区域的合规使用要求。

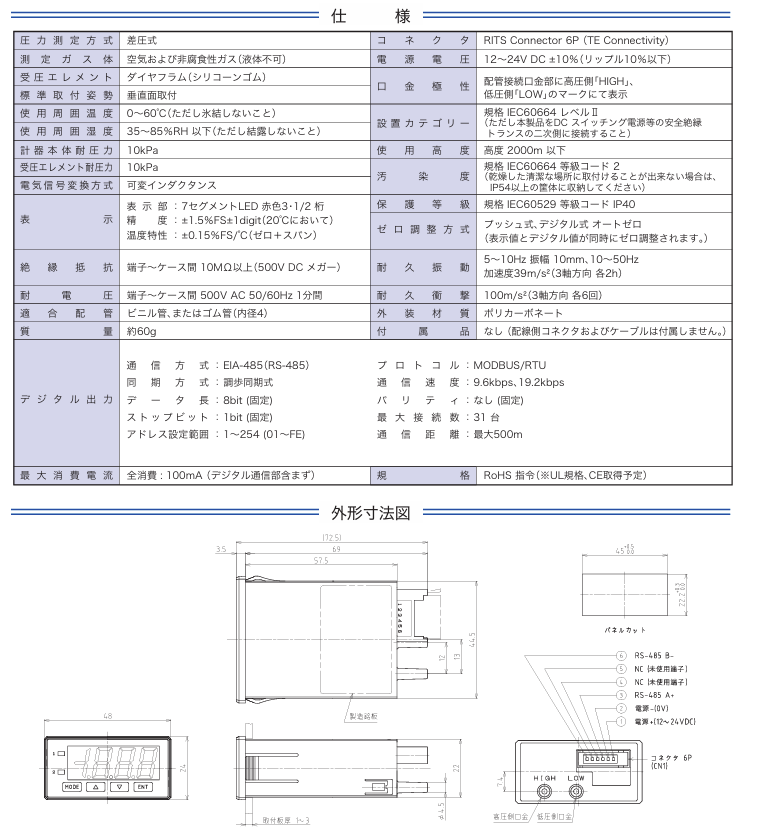

关键规格参数

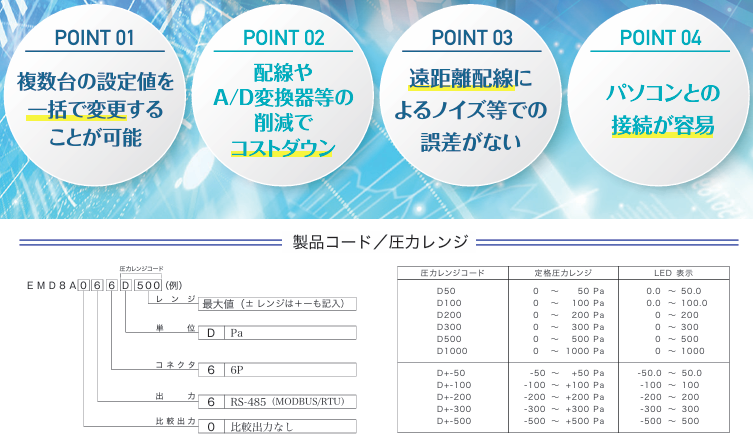

●量程档位：共14种，覆盖50Pa~5kPa正压差段、±50Pa~±500Pa双向差压段，适配绝大多数微差压监测场景

●测量对象：仅支持空气及无液体的非腐蚀性气体

●测量精度：20°C环境下为±1.5%FS±1位，温度特性为±0.15%FS/C(覆盖零点和量程)

●耐压性能：仪表体与压力接收元件均支持10kPa的耐压能力，可抵御现场突发的异常高压冲击

●工作环境：温度0~60°C（无结冰)，湿度35%~85%RH（无凝露)，适配常规工业现场环境

●输出配置：6针接口同时集成数字输出、比较输出、模拟输出三类信号，可直接对接各类PLC、后台管控系统，省去信号转换环节

典型应用场景

1.半导体生产线精密设备的内部压差数字化监测，保障生产环境气流稳定，数据直接上传至产线控制系统

2.高等级洁净室、生物隔离室的负压状态实时数字监测，满足相关规范的环境管控数据溯源要求

3.空调机组、通风系统的过滤器堵塞在线监测，压差超标时直接通过数字信号触发系统报警

4.环保、能源领域的通风管路风压、风量数字化测量，为系统自动化控制提供无损耗的精准数据

5.各类小型工业设备内部的差压状态监控，实现设备运行状态的实时数字化感知与远程管控

MANOSTAR山本电机EMD8A6针数字输出型接线步骤与规范

这款传感器采用Rits连接器作为接线接口，整机供电为DC12~24V±10%，纹波需控制在10%以内，接线前请确认供电电压匹配，避免损坏设备。

1. 电源回路接线

将Pin1连接DC24V电源正极，Pin2连接电源GND负极，同时Pin2作为全机信号公共接地端，需和后端PLC、采集模块的接地端共地，避免信号出现漂移误差。

2. 核心信号接线

Pin3连接后端控制系统的数字量采集端口，直接传输标准工业串行数字信号，无需额外信号转换，即可实现压差数据的无损耗上传。

。Pin4根据你的传感器型号对应输出类型接线：如果是4~20mA型，后端采集模块负载电阻需控制在0~250Q;如果是1~5V型，后端采集端口输入阻抗需保证在10kQ以上，避免模拟信号失真。

3.功能扩展接线

。Pin5为比较输出引脚，NPN型型号需将输出端接入PLC的公共正极回路，PNP型型号接入公共负极回路，可自定义压差阔值，触发后输出开关量信号用于报警联锁。

Pin6为远程归零预留引脚，外接触发信号后可实现远程一键清零校准，无需手动操作设备面板按键。

MANOSTAR山本电机传感器现场接线注意事项

●传感器本体不附带接线侧连接器和电缆，需自行选配对应规格的Rits插头连接器完成接线。

●接线完成后需确认端子与外壳之间绝缘电阻≥10MQ（使用500VDC兆欧表测量)，避免出现漏电干扰信号的情况。

●整机总功耗需注意：NPN型比较输出版本内部消耗约100mA，PNP型版本总消耗最大可达300mA（含两路比较输出各100mA负载电流)，供电电源的输出能力需预留足够余量。
