Manostar山本电机-接收器EMP5A内置直流电源
2线式差压变送器内置直流电源
内置开放级算术函数
可根据应用选择两个报警输出。
IP66 前面板
本设备通过与微差压变送器组合使用，可以测量压力、风量和风速。双线式微差压力变送器内置直流电源
根据用途选择动作的报警输出，搭载了两点。
内置开平方运算功能(仅限风量和风速测量接收计)
前面板部分IP66结构

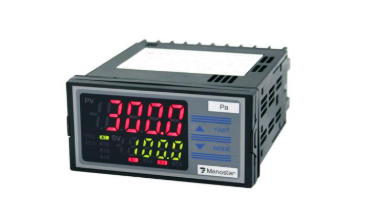

MANOSTAR山本电机EMP5A内置直流电源

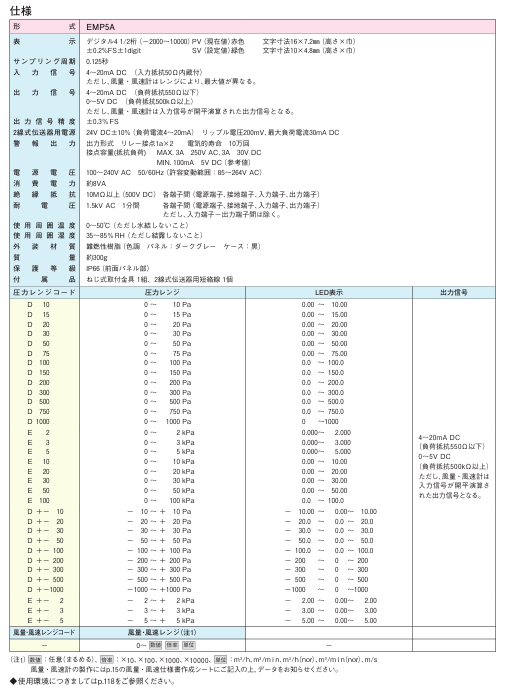

自核心电源参数
●输出规格：24VDC±10%，适配2线制差压变送器的供电需求
●负载能力：支持4-20mA信号回路，最大负载电流30mADC
●纹波控制：纹波电压≤200mV，避免供电波动干扰变送器信号精度
●整机供电：整机外接100~240VAC50/60Hz宽幅交流电源，允许电压波动范围85~264VAC，适配绝大多数工业现场供电环境
配套功能特性
●专为2线制差压变送器设计，无需额外外接变送器供电电源，可直接对接山本电机全系列差压变送产品，实现压力、风量、风速的一体化测量显示。
●内置平方根计算功能，可直接将差压信号转换为风速/风量数值输出，无需额外二次运算模块。
●搭载2路继电器报警输出，电气寿命可达100000次，接点容量支持3A250VAC/3A30VDC，可直接对接现场报警裝置。
使用注意事项
●整机功耗约8VA，使用环境需控制在0~50℃无结冰区问，湿度35%~85%无凝露，避免高湿高尘环境损坏电源模块。
●内置直流电源为整机集成设计，不可单独拆解使用，安装时需保证绝缘电阻≥10MQ(500VDC)，耐压满足1.5kVAC 1分钟要求，保障电气安全。

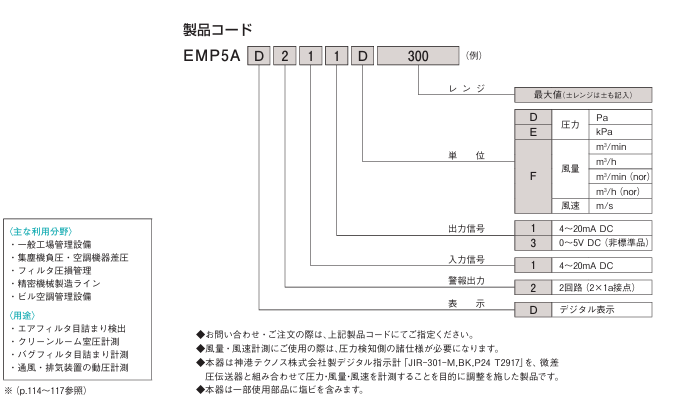

MANOSTAR山本电机EMP5A系列收信器均内置适配2线制差压变送器的24V直流电源，全系列型号按测量量程可分为三大类，覆盖常规正压、微差压、正负差压全场景需求：
1. D系列正压型：包含EMP5A D75、 EMP5A D100、 EMP5A D150、 EMP5A D200、 EMP5A D300、 EMP5AD500、EMP5A D750、EMP5A D1000，覆盖75Pa~1000Pa常规正差压区间。
2.E系列正压型：包含EMP5AE30、EMP5AE50、EMP5AE100，覆盖30Pa~100Pa低正差压区间，适配微差压测量场景。
3. D+-系列正负差压型：包含EMP5AD+10、EMP5AD+20、EMP5AD+30、EMP5AD+50、EMP5A+100，覆盖±10Pa~±100Pa正负差压区间，适配负压病房、洁净室等正负压监测场景。
全系所有型号都标配内置24VDC直流电源，可直接为2线制差压变送器供电，无需额外外接供电模块，同时搭载内置平方根计算功能，可直接将差压信号转换为风速/风量数值输出，配备2路独立报警输出，适配工业自动化系统的联动控制需求。
